راهنمای کابل کشی شبکه
وقتی شرکتی دفتر جدیدی راه اندازی می‌کند، بیشترین بودجه و توجه صرف سوئیچ، روتر و سرور می‌شود و کابل کشی که پشت سقف و دیوار پنهان است، در حاشیه می‌ماند. اما تجهیزات گران قیمت فقط تا جایی کارآمد هستند که بستر فیزیکی زیر آن‌ها درست اجرا شده باشد.
نقص های این مرحله معمولاً همان روز اول خودشان را نشان نمی دهند؛ ماه‌ها بعد به شکل قطع و وصل های مکرر، افت سرعت یا نقاطی که پایدار نیستند ظاهر می شوند و اصلاح شان به باز کردن سقف، کشیدن دوباره کابل و توقف کار کارکنان نیاز دارد. در ادامه، پنج اشتباه رایج و راه پیشگیری از هرکدام بررسی می‌شود.
چرا کابل کشی غیراصولی به هزینه‌های پنهان منجر می‌شود؟
هزینه کابل کشی فقط به خرید کابل و دستمزد اجرا محدود نمی‌شود. وقتی کار بدون برنامه یا با مصالح نامناسب انجام شود، هزینه‌های دیگری به تدریج به پروژه اضافه می‌شود: عیب یابی نقاطی که ارتباط ناپایدار دارند، تعویض کابل‌های آسیب دیده، باز و بسته کردن مجدد کانال‌ها و سقف و مهم تراز همه، ساعت‌هایی که کارکنان بدون شبکه پایدار کار می‌کنند. این هزینه‌ها در برآورد اولیه دیده نمی‌شوند و به همین دلیل «پنهان» نام دارند.
نمونه آشنای آن، شرکتی است که پس از جابه‌جایی به ساختمان جدید، هفته‌ها با نقاط شبکه ای کار می کند که یا کند هستند یا اصلاً شناسایی نمی شوند و برای هر مورد باید یک تکنسین جداگانه فراخوانده شود. نگهداری شبکه ای که از ابتدا درست اجرا نشده نیز سنگین تر است، چون هر تغییر کوچک به مسیرهایی نیاز دارد که هیچ نقشه ای از آن‌ها وجود ندارد.

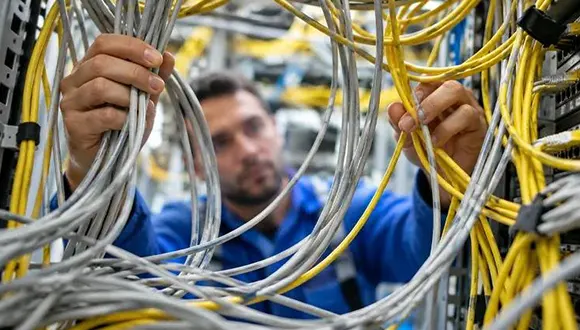

۵ اشتباه رایج در کابل کشی شبکه که هزینه‌های شرکت را افزایش می‌دهند

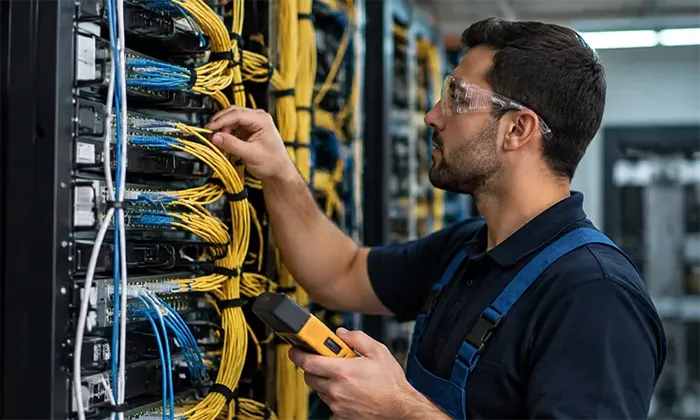

۱. شروع کابل کشی بدون طراحی و نیازسنجی دقیق
بسیاری از پروژه‌ها با این جمله شروع می‌شوند: «فعلاً ده نقطه کافی است.» اما اگر تعداد کاربران، محل میزها، جایگاه رک و برنامه توسعه دفتر مشخص نشده باشد، چند ماه بعد پورت کم می آید و هر نقطه جدید به کابل کشی روکار و شلوغ منجر می‌شود. طراحی نشدن مسیرها حتی می‌تواند لینک هایی بسازد که از حد مجاز طول کابل مسی بیرون بزنند؛ در استاندارد رایج، طول لینک دائمی تا ۹۰ متر در نظر گرفته می‌شود.
هزینه این اشتباه، اجرای دوباره بخشی از مسیرها و تأمین مجدد مصالح است. راه پیشگیری، تهیه نقشه نقاط و مسیرها و پیش بینی ظرفیت اضافه برای رشد آینده پیش از کشیدن اولین متر کابل است.
۲. انتخاب کابل نامناسب یا بی‌کیفیت
کابل هایی که ظاهر مشابهی دارند، از نظر ساختار داخلی ممکن است تفاوت زیادی داشته باشند. نمونه شناخته شده آن، کابل هایی با هادی آلومینیومی مس اندود (CCA) است که قیمت پایین تری دارند، اما مقاومت الکتریکی بیشتر و دوام کمتری نشان می‌دهند. علاوه بر کیفیت، سازگاری با نیاز هم اهمیت دارد؛ برای مثال کابل Cat6 در شرایط مناسب تا حدود ۵۵ متر می‌تواند ۱۰ گیگابیت را پشتیبانی کند، اما برای مسیرهای بلندتر، Cat6A گزینه مطمئن‌تری است.
صرفه جویی در انتخاب کابل، در عمل به قطعی‌های تکراری و تعویض مسیر ختم می‌شود. راه پیشگیری، انتخاب کابل بر اساس مشخصات فنی پروژه و مطالبه برند و مشخصات کابل از مجری است.
۳. رعایت نکردن اصول اجرای کابل و مسیرگذاری
کابل شبکه، با وجود انعطاف ظاهری، نسبت به خم تند، کشش زیاد و فشار حساس است. بستن بیش از حد بست‌های پلاستیکی، له شدن کابل زیر درب یا داخل کانال و عبور مسیر از کنار کابل‌های برق می‌توانند در عملکرد لینک اختلال ایجاد کنند. این ایرادها معمولاً با نشانه‌هایی مبهم مثل کندی بی‌دلیل یا قطع و وصل پراکنده بروز می کنند و پیدا کردن شان وقت گیر است. هزینه آن، ساعت‌های عیب یابی و گاهی تعویض کامل یک مسیر است.
راه پیشگیری، رعایت شعاع خمش توصیه شده سازنده، استفاده از ترانک و کانال مناسب، پرهیز از کشش و فشار و حفظ فاصله استاندارد با کابل‌های برق است.
۴. بی‌توجهی به نظم کابل‌ها و برچسب‌گذاری
رکی که کابل هایش بدون شناسه و درهم‌تنیده‌اند، در ظاهر کار می‌کند؛ مشکل وقتی پیدا می‌شود که یکی از نقاط قطع شود. بدون برچسب، باید کابل را از پچ پنل تا پریز دنبال کرد و هر جابه‌جایی، خطر جدا شدن اشتباه یک اتصال دیگر را دارد. کابل های شلوغ همچنین جریان هوا را داخل رک محدود می‌کنند و بر عمر تجهیزات اثر می‌گذارند. هزینه این اشتباه بیشتر از جنس زمان است: عیب یابی ای که باید چند دقیقه طول بکشد، چند ساعت زمان می برد.
راه پیشگیری، شماره گذاری هر دو سر کابل، ثبت آن در نقشه شبکه و چیدمان منظم کابل ها در پچ پنل و رک است.
۵. حذف تست نهایی و تحویل بدون مستندات
روشن شدن چراغ پورت، به معنای سالم بودن لینک نیست. کابلی که سیم بندی اش اشتباه است یا در یکی از جفت سیم‌ها ضعف دارد، ممکن است ظاهراً وصل باشد ولی با افزایش ترافیک افت کند. بدون تست و مستندات، مسئولیت ایرادهای بعدی هم مبهم می‌ماند و هر توسعه ای باید از صفر شناسایی شود؛ هزینه این غفلت، کشف دیر هنگام ایرادها است. راه پیشگیری، بررسی اتصال همه نقاط پیش از تحویل و تست متناسب با سطح پروژه است.
در پروژه هایی که تأیید عملکرد لینک اهمیت دارد، آزمون گواهی کابل با تستر مناسب، مانند تست فلوک، گزینه معتبری است. ثبت نتایج و نقشه نهایی مسیرها نیز بخشی از تحویل کار محسوب می‌شود.

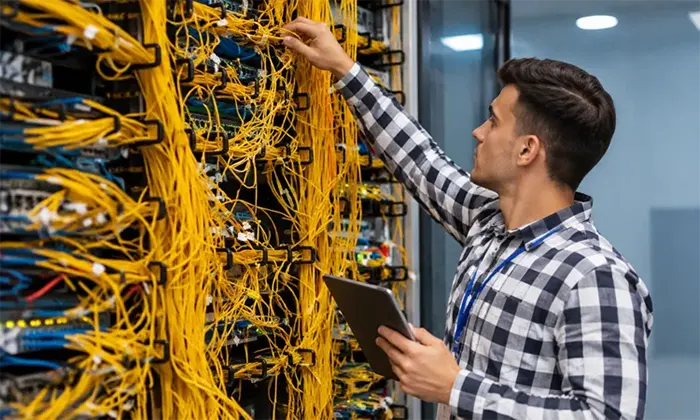

چگونه از هزینه‌های اضافی کابل کشی شبکه جلوگیری کنیم؟
بیشتر هزینه های یاد شده با چند تصمیم ساده در ابتدای پروژه قابل پیشگیری است. نکته مشترک همه آن‌ها این است که کابل کشی باید مانند یک پروژه مهندسی دیده شود، نه یک کار نصب ساده. چک لیست زیر برای مدیران و مسئولان فناوری اطلاعات کاربردی است:
- پیش از اجرا، تعداد کاربران، نقاط اتصال و برنامه توسعه آینده مشخص و روی نقشه ثبت شود.
- نوع کابل با توجه به سرعت مورد نیاز، طول مسیر و شرایط محیط انتخاب و مشخصات آن از مجری مطالبه شود.
- مسیرها با رعایت شعاع خمش، فاصله از کابل برق و محافظت فیزیکی طراحی شوند.
- هر کابل و پورت با شناسه یکسان و قابل پیگیری برچسب‌گذاری شود.
- پیش از تحویل، اتصال و عملکرد همه نقاط بررسی و نتیجه ثبت شود.
- نقشه نهایی مسیرها و گزارش آزمون‌ها در اختیار کارفرما قرار گیرد.
این اقدامات هزینه چندانی به پروژه اضافه نمی‌کنند، اما ارزش‌شان زمانی روشن می‌شود که شبکه باید توسعه یابد یا ایرادی پیدا شود.
چه زمانی باید اجرای کابل‌کشی را به متخصصان شبکه سپرد؟
اجرای کابل کشی برای یک اتاق کوچک با چند نقطه ممکن است از عهده یک تکنسین با تجربه برآید. اما در شرایطی مانند راه اندازی شبکه در مقیاس سازمانی، توسعه یا جابه‌جایی دفتر، تعدد نقاط شبکه، وجود اتاق سرور و رک، یا تکرار اختلال هایی که علت مشخصی ندارند، پیچیدگی کار از یک نصب ساده فراتر می رود. در این موارد، همکاری با مجموعه ای که خدمات پسیو شبکه را به صورت تخصصی ارائه می‌کند، معمولاً به برنامه ریزی اصولی مسیرها، نصب صحیح تجهیزات زیرساختی و بررسی کیفیت اجرا کمک می کند.
چنین مجموعه ای کار را با بازدید از محل و تهیه نقشه آغاز می‌کند و با آزمون و تحویل مستندات به پایان می رساند؛ اقداماتی که نگهداری و توسعه بعدی شبکه را ساده‌تر می کنند. پیش از انتخاب مجری، پرسیدن درباره نمونه کار، استاندارد های مورد استفاده و نوع مستندات تحویلی، معیار مناسبی برای مقایسه است.
جمع بندی
اجرای صحیح کابل کشی، بخشی از سرمایه گذاری برای پایداری شبکه است، نه هزینه ای جداگانه. طراحی پیش از اجرا، انتخاب کابل مناسب، رعایت اصول مسیرگذاری، برچسب‌گذاری منظم و تست و مستند سازی نهایی، پنج حلقه ای هستند که نبودشان در بلند مدت به هزینه های تکراری تبدیل می‌شود. سازمانی که این موارد را از ابتدا مطالبه کند، بیشتر زمان خود را صرف توسعه کسب‌وکار می‌کند و کمتر درگیر عیب یابی خواهد بود.
یک معیار ساده برای ارزیابی هر پروژه، این پرسش است: اگر فردا مجری تغییر کند، آیا نقشه، برچسب‌ها و گزارش آزمون‌ها برای ادامه کار کافی هستند؟ پاسخ مثبت به این پرسش، نشانه ای قابل اتکا از اجرای اصولی است.
سوالات متداول
آیا کابل کشی غیراصولی می‌تواند باعث افت سرعت شبکه شود؟
بله. کیفیت کابل، طول مسیر، آسیب فیزیکی، اتصالات نامناسب و تداخل در شرایط مشخص می‌توانند عملکرد ارتباط را مختل کنند. با این حال افت سرعت همیشه به کابل کشی مربوط نیست؛ برای تشخیص علت، باید وضعیت کابل و تجهیزات هر دو با ابزار مناسب بررسی شود.
آیا تست کابل شبکه بعد از نصب ضروری است؟
بررسی کابل ها پیش از تحویل به شناسایی خطاهای سیم بندی و مشکلات احتمالی کمک می‌کند. نوع آزمون باید با الزامات پروژه و سطح اطمینان مورد نیاز هماهنگ باشد؛ برای پروژه هایی که تأیید عملکرد لینک اهمیت دارد، آزمون گواهی کابل نیز ممکن است لازم باشد.
