راهنمای کامل چاپ PCB (برد مدار چاپی)؛ از طراحی تا چاپ فوری آنلاین

 معرفی چاپ PCB

دنیای الکترونیک بدون «بردهای مدار چاپی» یا همان PCB (Printed Circuit Board) تقریباً غیرممکن است. اگر همین حالا نگاهی به اطراف خود بیندازید، از گوشی موبایلی که در دست دارید گرفته تا سیستم‌های کنترل هوشمند در ساختمان‌ها و حتی اسباب‌بازی‌های ساده، همگی از این قطعات سبز یا رنگی استفاده می‌کنند. حتی بردهای ساده‌ای مثل بردهای آردوینو که برای پروژه‌های دانشجویی استفاده می‌شوند، اساس کارشان PCB است. در این راهنما، قصد داریم قدم به قدم با دنیای جذاب چاپ PCB آشنا شویم.

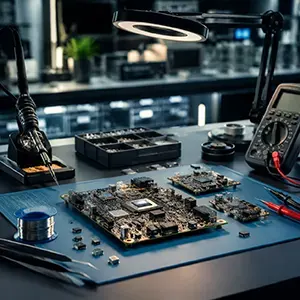

PCB چیست و چرا اهمیت دارد؟

به زبان ساده، PCB بستری است که قطعات الکترونیکی روی آن قرار می‌گیرند و مسیرهای مسی، ارتباط بین این قطعات را برقرار می‌کنند. پیش از ابداع PCB، مهندسان مجبور بودند قطعات را با سیم‌کشی‌های دستی و پیچیده به هم متصل کنند که بسیار وقت‌گیر و پرخطا بود. استفاده از PCB باعث شده است که دستگاه‌های الکترونیکی کوچک‌تر، سبک‌تر و بسیار قابل‌اطمینان‌تر شوند.

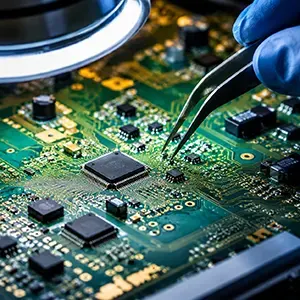

آشنایی با انواع PCB و کاربرد هرکدام

بردهای مدار چاپی بسته به کاربرد و پیچیدگی مدار، انواع مختلفی دارند:

• PCB تک‌لایه: ساده‌ترین نوع برد که فقط یک لایه مس دارد. این بردها برای کاربردهای ارزان‌قیمت و مدارات ساده عالی هستند.
• PCB دولایه: در این بردها، مسیرها در دو طرف فیبر چاپ می‌شوند و از طریق سوراخ‌های فلزی (Via) به هم متصل می‌شوند.
• PCB چندلایه: برای دستگاه‌های پیچیده مانند موبایل و مادربرد کامپیوتر که فضای بسیار محدودی دارند، از چندین لایه مس روی هم استفاده می‌شود.
• PCB انعطاف‌پذیر: این بردها می‌توانند خم شوند و در دستگاه‌های پوشیدنی یا دوربین‌های دیجیتال استفاده می‌شوند.
• PCB آلومینیومی: به دلیل قابلیت دفع حرارت بالا، در سیستم‌های روشنایی LED کاربرد گسترده‌ای دارند.

مراحل چاپ PCB؛ از فایل طراحی تا برد آماده

تبدیل یک طرح اولیه به یک برد واقعی، فرآیندی دقیق و مهندسی است که شامل مراحل زیر می‌شود:

1. آماده‌سازی فایل طراحی (Gerber Files): طراح مدار، خروجی‌های استاندارد گربر را تولید می‌کند.
2. انتقال طرح به برد: طرح روی فیبر حساس به نور چاپ می‌شود.
3. حفاری (Drilling): سوراخ‌های لازم برای عبور پایه‌های قطعات ایجاد می‌شود.
4. آبکاری و فلزکاری: برای برقراری اتصال بین لایه‌ها.
5. لایه ماسک لحیم (Solder Mask): پوشش رنگی (معمولاً سبز) برای محافظت از مسیرها.
6. چاپ سیلک (Silkscreen): چاپ نوشته‌ها و علائم راهنما روی برد.
7. تست نهایی و برش: در نهایت بردها تست شده و به سایز مورد نظر برش داده می‌شوند.

بعد از طراحی دقیق، نوبت به ارسال فایل‌ها و شروع فرایند سفارش و چاپ PCB در مراکز معتبر می‌رسد تا با کمترین خطا به محصول نهایی برسید.

فاکتورهای مهم در کیفیت و اشتباهات رایج

یک برد باکیفیت باید در برابر حرارت، رطوبت و لرزش مقاوم باشد. بسیاری از دانشجویان در اولین پروژه‌های خود دچار اشتباهاتی می‌شوند؛ مانند:

• عدم رعایت فاصله مناسب بین ترک‌ها (Track width).
• خطاهای چیدمان قطعات که باعث تداخل سیگنال می‌شود.
• فراموش کردن لایه‌های مکانیکی.

برای جلوگیری از این مشکلات، حتماً چک‌لیست آماده‌سازی فایل برای چاپ PCB در نگاه ایمن را مطالعه کنید تا پروژه شما در مرحله تولید با هیچ اختلالی مواجه نشود.

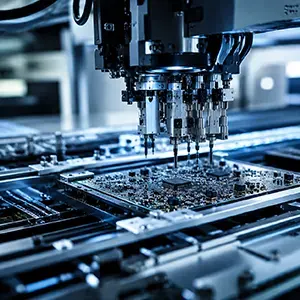

چاپ PCB فوری؛ راهکاری برای سرعت در موفقیت

شاید بپرسید چه زمانی به «چاپ فوری» نیاز داریم؟ اگر برای ارائه پروژه پایان‌نامه، شرکت در نمایشگاه یا عقب نماندن از رقبا در بازار محصولات سخت‌افزاری زمان کمی دارید، خدمات آنلاین بهترین گزینه است. مزیت اصلی سفارش آنلاین، شفافیت در قیمت‌گذاری و سرعتِ بالاست.

با استفاده از سرویس‌های آنلاین مثل «نگاه ایمن»، می‌توانید چاپ PCB فوری خود را با اطمینان بالا ثبت کنید. همین الان می‌توانید از طریق وب‌سایت نگاه ایمن فایل‌های خود را آپلود کرده و قیمت لحظه‌ای سفارش خود را مشاهده کنید.

انواع رنگ مدار چاپی

مشکی: مناسب بردهای دکوراتیو و صنعتی که به دنبال ظاهری شیک باشند. مشاهده مسیر های مسی زیر برد مشکی سخت است و امکان کپی برداری از برد را دشوار می کند. همین امر امکان تعمیرات این برد را در آینده مشکل خواهد کرد.

سبز: رنگی آشنا که بیشترین کاربرد را دارد. به دلیل سهولت در تعمیرات و عیب یابی چون برای چشم خسته کننده نیست و مسیر های مسی زیر آن قابل دیدن است.

آبی: آبی تیره رنگی که هم برد را شیک کرده و هم مسیر های مسی تا حدی قابل دیدن است. برای چشم در طولانی مدت خسته کننده نیست و عیب یابی را دشوار نخواهد کرد.

سفید: رنگی که به دلیل بازتاب بیشتر نور بیشترین کاربرد را در برد های روشنایی دارد. در برد های صنایع پزشکی نیز جهت ایجاد حس پاکیزگی و سلامت محصول استفاده از آن مرسوم است.

قرمر: رنگی زنده و پر انرژی. مناسبترین رنگ برای ترغیب مشتری به خرید. قرمز برای صنعت گیمینگ و اسباب بازی بسیار پر مصرف است.

در دنیای سریع طراحی الکترونیک، سرعت و دقت در نمونه‌سازی (Prototyping) حرف اول را می‌زند. بسیاری از مهندسان هنوز با چالش‌های تولید سنتی مانند تأخیر در تحویل، خطاهای انسانی در چاپ و عدم شفافیت در هزینه‌ها دست‌وپنجه نرم می‌کنند. اما با ظهور سامانه سفارش آنلاین چاپ PCB با قیمت‌گذاری لحظه‌ای فرآیند تغییر کرده است.

چالش‌های کارگاه‌های سنتی در برابر فناوری آنلاین

کارگاه‌های سنتی اغلب با محدودیت در تجهیزات و فرآیندهای دستی مواجه‌اند. این موضوع باعث می‌شود تلورانس‌های دقیق در چاپ رعایت نشود. در مقابل، سامانه‌های آنلاین با بهره‌گیری از تجهیزات اتوماتیک، خطای انسانی را به حداقل رسانده و خروجی باکیفیتی ارائه می‌دهند که برای مهندسان دغدغه‌مند، حیاتی است.

معیارهای طلایی در انتخاب سرویس چاپ PCB

برای انتخاب یک مرکز معتبر، باید به این شاخص‌ها توجه کرد:

• کیفیت متریال: استفاده از فیبرهای باکیفیت و پوشش‌های مقاوم.
• دقت در چاپ و متالیزاسیون: برای پروژه‌های پیچیده و فرکانس بالا.
• زمان تحویل: چاپ PCB فوری برای نمونه‌سازی و تیراژ پایین نباید به قیمت افت کیفیت تمام شود.

در پروژه‌های اخیر که نیاز به بهره‌گیری از بردهای آردوینو و نمونه‌سازی سریع داشتیم، متوجه شدیم که هماهنگی بین نرم‌افزار طراحی و سیستم تولید، نقش اصلی را در جلوگیری از سوختن بردها ایفا می‌کند. نگاه ایمن با ارائه خدمات تخصصی، این شکاف را برای تیم‌های فنی پر کرده است.

بخش پایانی و منابع تکمیلی

برای اطلاعات بیشتر، به فروشگاه قطعات الکترونیک نگاه ایمن مراجعه کنید.

اگر به دنبال جزئیات فنی‌تر برای مدیریت پروژه‌های بزرگ هستید، مقاله راهنمای انتخاب بهترین خدمات چاپ PCB برای مهندسان را بخوانید. همچنین، نقش خدمات چاپ PCB در پیشبرد کسب‌وکارها در مقاله نقش چاپ PCB در توسعه استارتاپ‌های سخت‌افزاری بررسی شده است.
