اسکادا (SCADA) چیست؟ آشنایی با سیستم‌های نظارت و کنترل صنعتی

در مورد اسکادا بیشتر بدانید!

در بسیاری از صنایع حیاتی، ده‌ها یا حتی صدها دستگاه و تجهیزات به‌طور همزمان در حال فعالیت هستند. هر یک از این تجهیزات، داده‌هایی مانند دما، فشار، سرعت، ولتاژ و جریان را به‌طور مداوم تولید می‌کنند. جمع‌آوری، پردازش و نمایش این حجم عظیم از اطلاعات به‌صورت دستی نه‌تنها غیرممکن، بلکه بسیار پرهزینه و پرخطاست. به‌ویژه زمانی که فرایندهای صنعتی در مکان‌های دورافتاده یا گسترده پراکنده باشند، نیاز به راهکاری نرم‌افزاری برای نظارت یکپارچه و کنترل از راه دور بیش از پیش احساس می‌شود. اینجاست که سیستم‌های اسکادا SCADA به کمک صنایع می‌آیند.

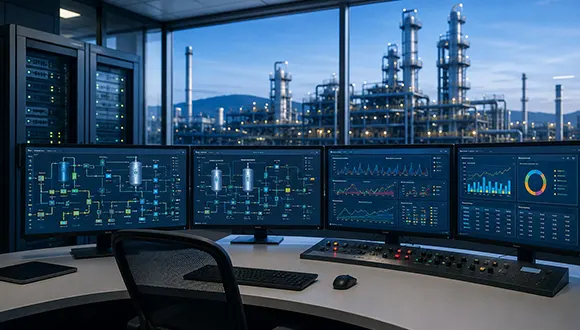

اسکادا چیست؟

SCADA مخفف عبارت Supervisory Control and Data Acquisition به معنای «کنترل نظارتی و جمع‌آوری داده» است. در تعریفی ساده، SCADA یک سیستم نرم‌افزاری و سخت‌افزاری است که به اپراتورها امکان می‌دهد فرایندهای صنعتی را از راه دور زیر نظر داشته باشند، داده‌های لحظه‌ای را دریافت کنند و در صورت نیاز، دستورات کنترلی را به تجهیزات اجرایی ارسال نمایند. به عبارت دیگر، SCADA نقش مغز متفکر و چشمان بینای یک سیستم صنعتی را ایفا می‌کند و دیدی یکپارچه از وضعیت کل فرایند در اختیار کاربران قرار می‌دهد.

SCADA چگونه کار می‌کند؟

در یک نمای کلی، داده‌ها از طریق سنسورها و تجهیزات میدانی نظیر دماپاها، فشارسنج‌ها، فلومترها و غیره از نقاط مختلف فرایند جمع‌آوری می‌شوند. این داده‌های خام معمولاً به واحدهای پایانه راه‌دور (RTU) یا کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) ارسال می‌شوند. این تجهیزات، سیگنال‌های آنالوگ یا دیجیتال را دریافت، پردازش اولیه کرده و از طریق شبکه‌های ارتباطی (مانند فیبر نوری، رادیویی، اینترنت یا شبکه‌های سلولی) به سرور مرکزی SCADA منتقل می‌کنند. در سمت سرور، نرم‌افزار SCADA داده‌ها را پردازش، ذخیره و در قالب نمودارها، نمایشگرهای دیجیتال و نقشه‌های شماتیک بر روی رابط کاربری یا HMI (Human-Machine Interface) به اپراتور نمایش می‌دهد. اپراتور نیز با مشاهده این اطلاعات، در صورت لزوم از طریق همان مسیر، فرمان کنترلی صادر می‌کند.

اجزای اصلی اسکادا

یک سیستم SCADA از شش بخش کلیدی تشکیل شده است:

۱. سنسورها و تجهیزات میدانی: ابزارهای فیزیکی که پارامترهای فرایند را اندازه‌گیری می‌کنند.
۲. PLC یا RTU: واحدهای پردازشگر محلی که داده‌ها را از سنسورها دریافت و به سرور ارسال می‌کنند و همچنین فرمان‌های کنترلی را اجرا می‌نمایند.
۳. شبکه ارتباطی: زیرساختی برای انتقال داده بین تجهیزات میدانی و سرور مرکزی.
۴. سرور و نرم‌افزار SCADA: هسته اصلی سیستم که وظیفه جمع‌آوری، پردازش، ذخیره‌سازی و مدیریت داده‌ها را بر عهده دارد.
۵. HMI یا رابط کاربری: محیط گرافیکی که اطلاعات را به‌صورت قابل درک برای اپراتور نمایش می‌دهد.
۶. سیستم ثبت و ذخیره داده: پایگاه داده‌ای که تمام اطلاعات تاریخی را برای تحلیل‌های بعدی و تهیه گزارش‌ها نگهداری می‌کند.

کاربردهای اسکادا

دامنه کاربرد SCADA بسیار گسترده است و تقریباً در هر صنعتی که به پایش و کنترل از راه دور نیاز باشد، حضور دارد. از جمله مهم‌ترین حوزه‌ها:

• نیروگاه‌ها و صنعت انرژی: نظارت بر تولید، انتقال و توزیع برق.
• کارخانه‌های تولیدی: کنترل خطوط تولید، ربات‌ها و ماشین‌آلات.
• سیستم‌های آب و فاضلاب: پایش سطح آب، فشار خطوط و کیفیت تصفیه.
• صنایع نفت و گاز: نظارت بر خطوط لوله، مخازن ذخیره و ایستگاه‌های پمپاژ.
• زیرساخت‌های شهری: مدیریت روشنایی معابر، سیستم‌های حمل‌ونقل ریلی و شبکه‌های مخابراتی.

مزایای استفاده از اسکادا

استفاده از SCADA مزایای متعددی به همراه دارد که از جمله مهم‌ترین آنها می‌توان به موارد زیر اشاره کرد:

• پایش لحظه‌ای وضعیت تجهیزات و فرایندها
• ثبت خودکار اطلاعات و حذف خطاهای انسانی
• تشخیص سریع خطا و عیب‌یابی از راه دور
• کاهش هزینه‌های عملیاتی و افزایش بهره‌وری
• کمک به تصمیم‌گیری دقیق‌تر بر اساس داده‌های واقعی و تاریخی

کاربرد سیستم‌های مانیتورینگ در نیروگاه‌های خورشیدی

نیروگاه‌های خورشیدی نیز مانند بسیاری از زیرساخت‌های صنعتی، حجم قابل‌توجهی داده از تجهیزات مختلف از جمله اینورترها، پنل‌ها، ردیاب‌های خورشیدی و تجهیزات حفاظتی تولید می‌کنند. برای بهره‌برداری بهینه از این نیروگاه‌ها، مشاهده و تحلیل لحظه‌ای اطلاعاتی نظیر میزان تولید برق، وضعیت عملکرد هر اینورتر، هشدارهای خطا، اطلاعات عملکردی مانند ولتاژ و جریان، و روند تغییرات تولید در بازه‌های زمانی مختلف، امری ضروری است. استفاده از یک نرم‌افزار مانیتورینگ نیروگاه خورشیدی می‌تواند این داده‌ها را به‌صورت یکپارچه نمایش داده و به اپراتورها در مدیریت بهتر نیروگاه کمک شایانی کند.

تفاوت SCADA با سیستم‌های مانیتورینگ

با وجود شباهت‌های ظاهری، باید به تفاوت اساسی بین SCADA و سیستم‌های مانیتورینگ توجه داشت. SCADA مفهومی گسترده‌تر و جامع‌تر است که علاوه بر نمایش اطلاعات (مانیتورینگ)، قابلیت‌های کنترل فعال از راه دور، دریافت بازخورد از اجرای فرمان‌ها و مدیریت حلقه‌های کنترلی بسته را نیز در بر می‌گیرد. به عبارت دقیق‌تر، SCADA نه تنها وضعیت را نشان می‌دهد، بلکه به اپراتور اجازه می‌دهد تا در سیستم مداخله کرده و پارامترها را تغییر دهد. در مقابل، بسیاری از نرم‌افزارهای مانیتورینگ صرفاً بر مشاهده، تحلیل آماری، ذخیره‌سازی داده‌های تاریخی و نمایش روندها متمرکز هستند و لزوماً قابلیت کنترل مستقیم تجهیزات را ندارند.

جمع‌بندی

در مجموع، سیستم‌های نظارت و کنترل مانند اسکادا و نرم‌افزارهای مانیتورینگ، امروز به ستون فقرات صنایع مدرن تبدیل شده‌اند. آنها با گردآوری داده‌های خام از کف کارخانه تا سطوح مدیریتی، دیدی شفاف و همه‌جانبه از عملکرد فرایندها ارائه می‌دهند و زمینه‌ساز بهینه‌سازی مصرف انرژی، افزایش ایمنی، کاهش توقفات ناخواسته و حرکت به سمت صنایع هوشمند هستند. در جهانی که هر روز بر پیچیدگی سیستم‌های صنعتی افزوده می‌شود، به‌کارگیری این فناوری‌ها نه یک انتخاب، بلکه ضرورتی انکارناپذیر برای بقا و رقابت است.
